Covoras incalzire pardoseala parchet WoodTec2

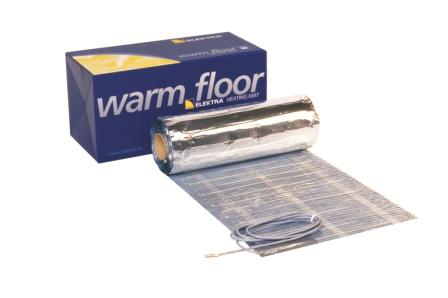

Covorase incalzitoare WoodTec2

Covorase incalzire in pardoseala WoodTec2

Covorasul incalzitor WoodTec2 este o solutie de incalzire usor de instalat sub parchet laminat.

Acest produs este fabricat in concordanta cu EN 50366:2004(U) + A1:2006(U).

Constructie covoras incalzitor

Covorasul WoodTec are la baza un cablu incalzitor bifilar, subtire, fixat pe o folie din aluminiu.

Folia din aluminiu este aplicata pe o plasa din fibra de sticla care ii confera rezistenta suplimentara.

Cablul incalzitor utilizat in constructia acestui covoras este unul rezistent, fiind acoperit cu doua straturi realizate din materiale rezistente: Teflon FEP si XLPE.

Covoras incalzire pardoseala parchet fabricat din:

1. Cablu incalzitor
2. Plasa realizata din fibra de sticla
3. Conexiune cablu incalzitor la cablu alimentare
4. Cablu alimentare ecranat
5. Strat din folie aluminiu (pentru protectie si dispersie uniforma a caldurii)

constructie covoras incalzire pardoseala parchet

Instalare

Acest covoras pentru incalzire pardoseala se instaleaza direct pe stratul de izolatie termica (de exemplu polistiren cu grosimea de 3 sau 6mm) sub parchetul laminat sau masiv.

Instalarea este una uscata si nu necesita instalarea covorasului incalzitor intr-un strat de adeziv sau sapa.

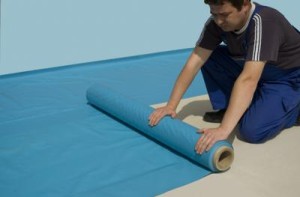

instalare wodtec pas 1

1

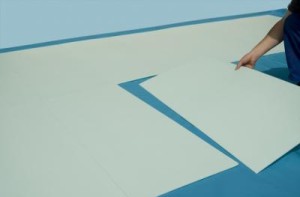

instalare wodtec pas 2

2

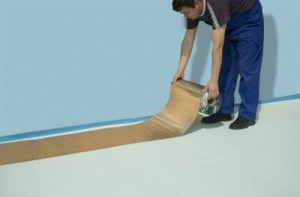

instalare wodtec pas 3

3

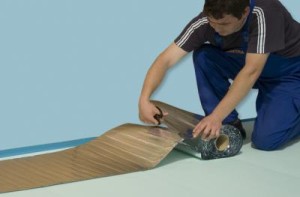

instalare wodtec pas 4

4

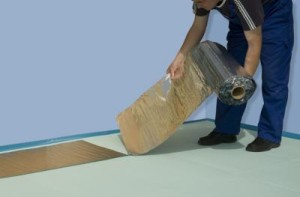

5

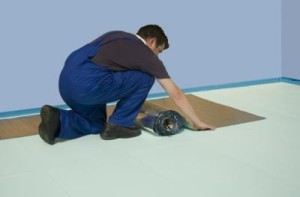

instalare wodtec pas 6

6

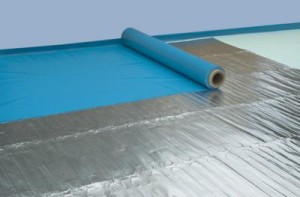

instalare wodtec pas 7

7

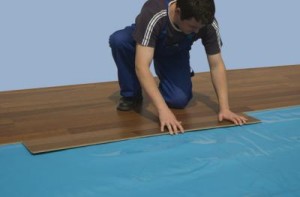

instalare wodtec pas 8

8

diagrama sub parchet

Diagrama de instalare

1. Parchet sau parchet laminat
2. Strat protector (folie PE)
3. Covoras incalzire pardoseala parchet ELEKTRA WoodTec
4. Tub tragere flexibil
5. Senzor de temperatura pentru pardoseala
6. Strat izolatie termica
7. Bariera vapori (folie PE)

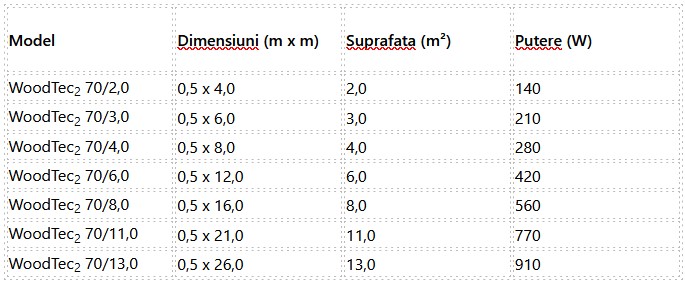

Gama de produs

Date tehnice:

Putere: 70 W/mp
Alimentare: 230 V ~ 50/60 Hz
Grosime covoras: 2,8 mm
Temperatura minima de instalare: –5º C
Temperatura maxima in functionare: +95º C
Cablu alimentare: 1 x 4 m; 3 x 1.00 mm
Puterea cablului incalzitor aplicat pe covoras: ~ 3 W/m
Izolatie: dubla, FEP + XLPE
Grad protectie: IPX1
Tip cablu incalzitor utilizat: bifilar cu diametrul de 2,3 mm, cablu alimentare
Toleranta putere: +5%, -10%
Raza minima indoire cablu: 5 x D(∅)
Marcaj: CE

Covorasul de incalzire trebuie conectat la sursa de alimentare de catre un electrician autorizat!

La instalare puteti taia folia din aluminiu dar trebuie sa aveti grija sa nu taiati cablul incalzitor!
